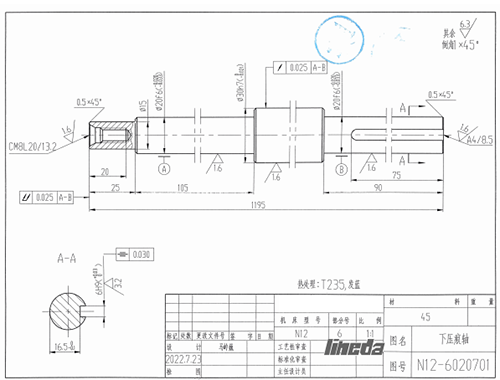

CNC加工中看懂图纸的重要性

　　CNC加工技术是一种机器控制技术，它能够以电子数字表示零件的结构，实现高精度的数控加工。

　　图纸是进行CNC加工的重要基础，因为它能够有效地传递设计者的意图，使操作者理解并按照图纸上的要求进行加工。

　　因此，本文将从几个方面来详细阐述如何看CNC加工的图纸。

　　1. 观察图纸的种类

　　CNC加工的图纸一般分为三种类型：草图、2D图和3D模型。首先要看清楚图纸是哪一种类型，不同类型的图纸需要不同的评估方法和检查工具。

　　2.审视图纸的尺寸

　　CNC加工的图纸通常都会标明零件的具体尺寸，此时需要重点关注两个方面。第一，查看尺寸是否明确、准确、规范，切勿让数据错位或者模糊不清。其次，关注加工方式和钳口的规格，以确保加工并且固定位置没有问题。

　　3.检查插接方式

　　插接方式非常重要，因为它直接影响到零件的配合工作。观察图纸中各部件的插接方式是否符合要求，注意不要使图纸中装配方式的标准与实际工作中使用的标准不太一致。

　　4.确定小型零件装配顺序

　　CNC加工的零件数量可能非常多，因此要根据图纸将小型零件的装配顺序梳理清楚。

　　这有助于制定合理的加工流程，并最大程度地减少零件数量重叠和共用的压力。

　　5.检查轮廓和内部特征

　　最后，要观察图纸轮廓、内部特征所描述的结构是否合理、一致，是否依次展开让操作者看得清楚等要素。

　　这对于加工零件的功能和尺寸有着至关重要的影响。

　　综上所述，CNC加工的图纸看似简单，实则非常繁琐，每个细节都至关重要，要充分适用上述方法去仔细观察、检查。

　　当看懂图纸后，才能进行CNC加工，保证零件加工出来的满足设计和工装的需求和标准.
